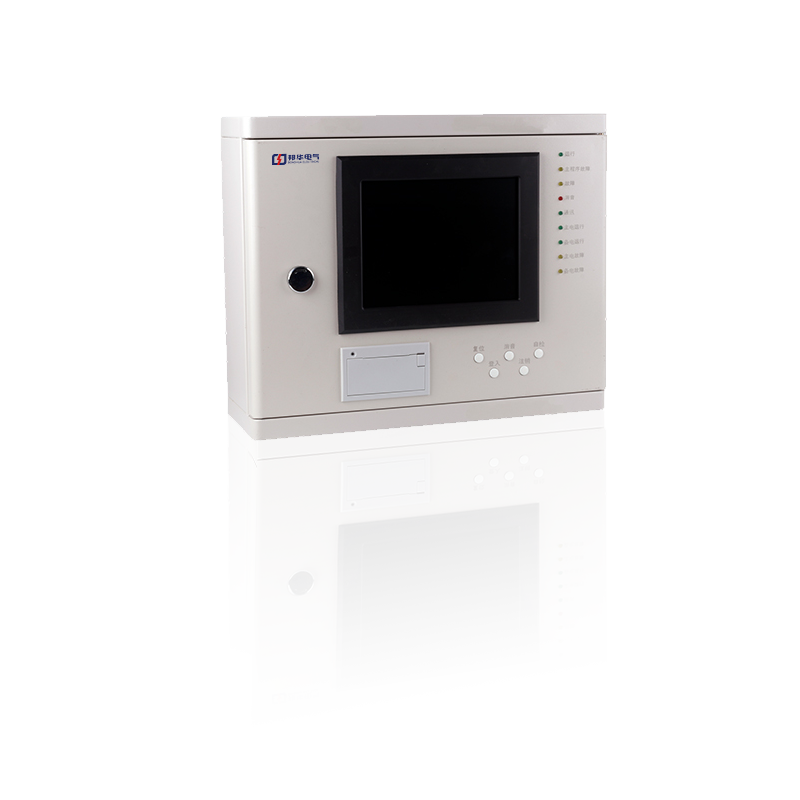

電氣火災監控設備控制器
閱讀次數：2052 發布時間：2020-10-27
產品特點
1.采用自主知識產權的TC-BUS通信協議，實現無極性二總線通信，無需獨立24V電源。
2.報警信息快速上傳，時間小于1s。
3.具有剩余電流及溫度報警功能，報警閾值可設定。
4.大屏幕彩色液晶顯示器，信息以漢字方式直觀顯示在屏幕上。
5.內嵌微型打印機，可實時打印系統的報警信息、狀態信息及記錄信息。
6.配置有一路故障輸出、一路報警輸出、一路無源輸入。
7.具有局域聯網功能，實現對報警、故障等信息的組網傳輸和操作。
8.具有信息傳輸功能，可將信息上報給圖形顯示裝置。
9.備電采用智能電源管理，具有備電充放電管理、完善的保護功能。
10.支持TTS語音播報功能，以中文語音播報各類信息。
技術特性
內容 | 技術參數 |
主電電源 | 額定電壓AC220V； 電壓變化范圍AC176V～AC420V |
備電電源 | 12V/2.3Ah蓄電池 |
總線電壓 | 16V～28V |
總線電流 | 最大輸出電流0.6A |
容 量 | 最多可掛接252個現場設備 |
液晶規格 | 3.5寸320×480圖形點陣彩色液晶屏 |
打印機 | 微型熱敏打印機 |
外形尺寸 | 270.0mm×190.0mm×62.5mm(長×寬×高) |
外殼防護等級 | IP30 |
重 量 | 約2.3kg |
安裝孔距 | 水平間距226mm，垂直間距93mm |
使用環境 | 溫 度：0℃～+40℃ 相對濕度≤95%，不凝露 |
執行標準 | GB 14287.1-2014《電氣火災監控系統第1部分：電氣火災監控設備》 |
安裝方法
監控器采用壁掛式安裝方式，安裝前開蓋接線方式同TS-FHM-200防火門監控器，接線完成后使用3個M6的膨脹螺栓固定在牢固的墻壁上
布線要求
1.布線要符合GB 50166-2007的要求。
2.不同電壓等級、不同類別的線路，不要布在同一穿線管內或線槽中。
3.交流220V電源線（ 、N、L）宜選用阻燃耐壓750V以上的三芯絕緣線。
4.故障信號線（GZ+、GZ-）、報警信號線（BJ-、BJ+）宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，最長距離不應超過500m。
5.TC-BUS-PDC總線（B1、B2）為無極性二總線，宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，最長距離不應超過1200m。
6.TC-BUS-MPI總線（MPI+、MPI-）宜選用RVS-2×1.5mm2雙絞線（注意極性），最長距離不應超過2000m。
注意事項
1.安裝及施工應按照GB50166-2007《火災自動報警系統施工及驗收規范》執行。
2.內含高壓，維護時請注意安全。
