雙電源供電和雙回路供電，人們一般都認為是一碼事，互相混淆。但是事實上是有一些區別的。

      一用一備如果指的是饋電線路，就不能稱之為雙電源供電了。雙電源比雙回路可靠，但對建筑單體來說，兩者看起來好象沒有什么區別，很多情況下都是兩路進線。雙電源有一種情況是這樣的:兩路進線接自不同的區域變電站;而對應，雙回路有一種情況是這樣的:兩路進線接自同一區域變電站的不同母線。所以，"雙回路"中的這個回路指的是區域變電站出來的回路。雙電源是電源來源不同，相互獨立，其中一個電源斷電以后第二個電源不會同時斷電，可以滿足一二級負荷的供電。而雙回路一般指末端，一條線路故障后另一備用回路投入運行，為設備供電。兩回路可能是同一電源也可能是不同電源。

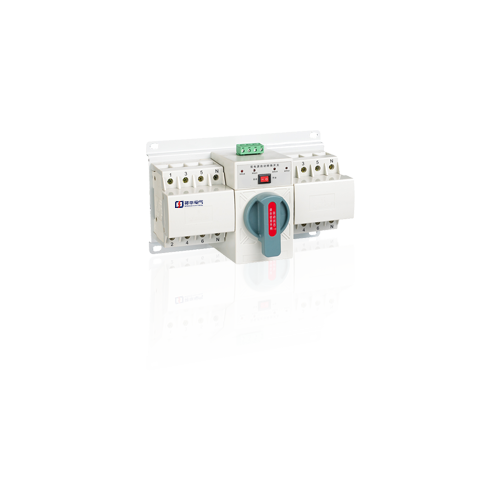

產品結構與特點

    具有體積小，結構簡單；操作方便，使用壽命長，2P、3P、4P均可提供；開關切換驅動采用單電驅動、平穩、無曝音、沖擊力??；具有機械連鎖和電氣聯鎖，切換可靠，手動、自動切換均可；常用、備用斷路器額定電流可以不同；A.T.S內裝有接線端子供用戶接線可以反映斷路器（開或閉）狀態；A.T.S面板上有各種指示。

使用操作

    無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一—自動按鈕置于手動位置。當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分鬧。

    將手動一一自動按鈕置于自動位置，如果常用電源供電正常，轉雙電源換開關將轉到常用電源供電，面板中常用合閘指示燈亮；如果常用電源供電不正常，則轉換開關將轉到備用電源供電，面板中備用合鬧指示燈亮。

    雙電源轉換開關設有兩只1A的熔斷器和一只接線端子，熔新器作為自動控制器短路保護用。接線端子則為指示信號燈接至控制箱面板。提供有源電源，其電壓為交流220V，電流為150mA，其中具體操作可參考線路圖進行連接。

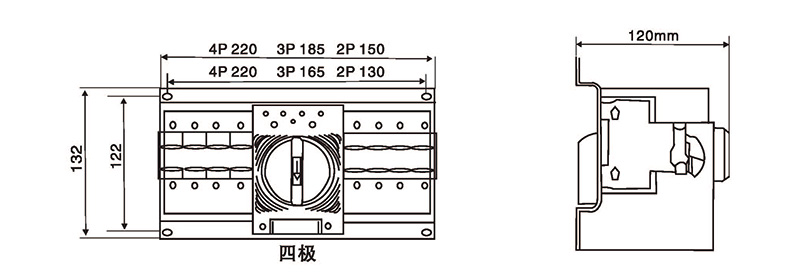

產品尺寸：
